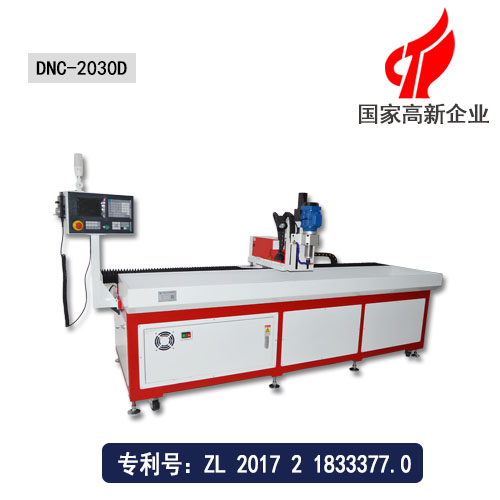

數控自動鉆孔機 |
|
☆外形尺寸：3100*1000*1400
|
|
☆有效行程：2000*300*200
|
|
☆機床重量：1200kg
|
|
☆鉆孔范圍：0.3-16mm(可定制）
|

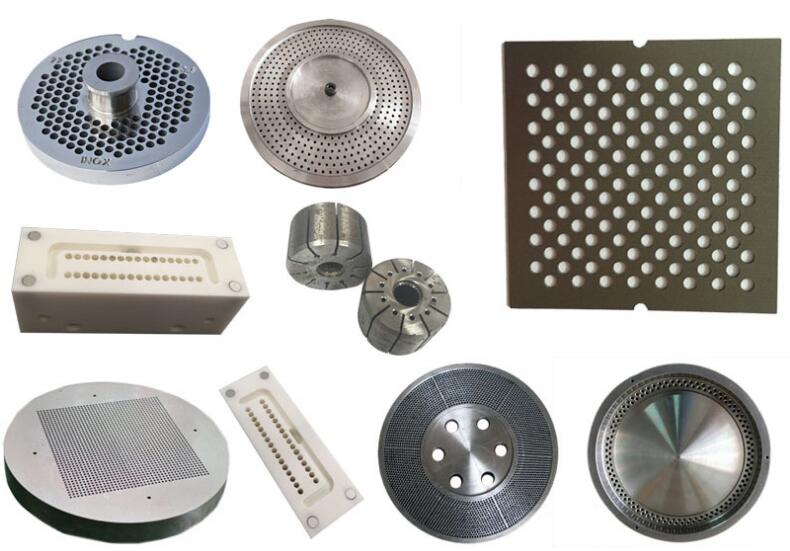

1、該款數控自動鉆孔機是多米機械主要研發制造并已獲得實用新型專利證書，主要用于鉆孔、擴孔、倒角等加工。主要應用于汽車、模具、造船、航空航天、工程機械行業，尤其對于一些五金零件上有多個孔
需要加工的優為合適。
2、滾珠絲杠和線性導軌均是臺灣原裝進口，相比一般的數控鉆孔機更加耐磨耐用。
3、為了使用起來更加省時省力，本機采用電腦和手動一體的編程方式。
數控自動鉆孔機使用注意事項：
1)檢查主軸冷卻系統運轉是否正常。
2)檢查主軸運轉是否正常，有無異響。
3)查看機床上的各個坐標軸運轉是否正常，有無異響，振動是否過大。
4)加粗液壓系統壓力是否正常(一般3Mpa)，被加工件的安裝是否正確、可靠。
5)檢查外電源供電系統是否良好，如果不正常必須停機，不可強行開機，以免損壞機器。
6)查看加粗冷卻液的液位是否正常，有無漏水，不足應及時添加，如果變質應及時更換。
7）檢查數控鉆孔機系統是否有報警信號。
| 項目/型號 | DNC-2030D | 單位 |
| 機床外形尺寸（長X寬X高） | 3100*1000*1400 | mm |
| X軸行程（主軸左右移動） | 2000 | mm |
| Y軸行程（主軸前后移動） | 300 | mm |
| Z軸行程（主軸上下移動） | 120 | mm |
| 主軸端面至工作臺面距離 | 120 | mm |
| 工作臺尺寸（長X寬） | X2000，Y280 | mm |
| 最大承重 | 1200 | kg |
| T形槽尺寸 | 上寬13，下寬20 | mm |
| 鉆孔直徑范圍 | 0.3-16（可訂制） | mm |
| 主軸轉速 | 0-24000（可選配） | rpm/min |
| 滾珠絲桿（X/Y/Z) | X,Y,Z:3210，2010，1605（臺灣原裝進口） | mm |
| 線性導軌 | X,Y,Z:20*2（臺灣原裝進口） | mm |
| 主軸電機 | 0.55/0.75/2.2 | kw |
| X、Y、Z軸快速進給 | 30000/30000/15000 | mm/min |
| 定位精度 | ≤0.02/1000 | mm |
| 重復定位精度 | ≤0.02 | mm |
| 系統分辯率 | 0.001 | mm |
| 系統程序存儲量 | 約10000 | 個 |
| 機床重量 | 約1200 | kg |
| 編程方式 | 手動編程，電腦編程兼用 | |
| 編程傳輸方式 | USB | |
| 切削冷卻 | 噴水式切削冷卻系統 | |
| 系統外接信號控制 | 支持 | |
| 外接移動控制 | 手輪控制 | |
| 信號燈提示 | 三色加蜂鳴LED信號燈 |
